Das NOMOS Glashütte Kaliber DUW 3001 ist in mehreren Modellen der Marke verbaut. Es ist für die Anzeige von Stunden, Minuten und kleiner Sekunde verantwortlich, eine scheinbar einfache Aufgabe. In seinem zweiteiligen Beitrag erklärt Angus Davies jedoch, dass an diesem Manufakturwerk nichts „einfach“ ist.
Dieser erste Teil befasst sich mit den beeindruckenden hauseigenen Einrichtungen der deutschen Marke in Schlottwitz und der NOMOS-Chronometrie in Glashütte und untersucht die an jedem Standort durchgeführten Arbeiten.
NOMOS Glashütte Kaliber DUW 3001 – Einführung
Das 2015 auf den Markt gebrachte NOMOS Glashütte Kaliber DUW 3001 ist ein Automatikwerk mit ungewöhnlich schlankem Profil. Tatsächlich ist es mit einer Höhe von nur 3,2 mm sogar flacher als viele Handaufzugswerke. Seit seiner Enthüllung wurde das Kaliber DUW 3001 aufgrund seiner eleganten Proportionen in mehreren äußerst schlanken und eleganten Zeitmessern eingesetzt. Doch abgesehen von der schmalen Taille steckt dieses Uhrwerk voller Einfallsreichtum und verfügt über verschiedene Details, die Langlebigkeit und Präzision verleihen. Erlauben Sie mir, näher darauf einzugehen.
Ein Manufakturwerk
NOMOS hat seinen Sitz in der Uhrenstadt Glashütte, dem Epizentrum der deutschen Uhrmacherkunst. Das 1990 gegründete Unternehmen begann mit dem bewährten ETA Peseux 7001 mit Handaufzug. Doch nur 15 Jahre nach der Gründung von NOMOS brachte die Marke ihr erstes hauseigenes Uhrwerk auf den Markt, das Alpha Calibre.
Obwohl das Alpha-Kaliber in verschiedenen preisgünstigen replica Uhren untergebracht war, verfügte es über eine Dreiviertelplatine, gehärtete blaue Schrauben und mehrere Beispiele raffinierter Verarbeitung. Mit der Einführung dieses Uhrwerks zeigte die deutsche Marke der Uhrensammlergemeinschaft, dass sie äußerst ehrgeizig war und darauf bedacht war, sich selbst zu versorgen.
NOMOS hat seinen Hauptsitz im ehemaligen Bahnhof der Stadt und verfügt darüber hinaus über zwei weitere Standorte in der Nähe. Erstens beherbergt NOMOS Chronometry, das sich auf einem nahegelegenen Hügel befindet, die Montage von Uhrwerken und Uhren sowie Forschung und Entwicklung. Der andere Standort liegt im nahegelegenen Glashütter Stadtteil Schlottwitz, etwa 6 km vom Firmensitz entfernt. Diese speziell errichtete Fabrik wurde 2017 eröffnet und ist der Ort, an dem das Unternehmen Räder, Schrauben, Ritzel, Unruhräder, Platinen, Brücken usw. herstellt. Tatsächlich werden an diesem Standort etwa 95 % der Teile hergestellt, aus denen ein NOMOS-Uhrwerk besteht.
Bei der Wahl von Schlottwitz als Standort für die moderne Anlage war der Marke die Lage im Bezirk Glashütte sehr wichtig. In Uhrenkreisen trägt der Name der Stadt ein gewisses Gütesiegel. Tatsächlich ist „Made in Glashütte“ gesetzlich geschützt. Die Glashütter Verordnung besagt, dass eine Uhr mindestens 50 Prozent ihrer „wesentlichen Fertigungsschritte“ in Glashütte durchlaufen haben muss. Wie jeder Markenliebhaber mit Selbstachtung bestätigen wird, verleiht das Terroir dieser Region jeder Uhr einen unverwechselbaren Geschmack, der seinesgleichen sucht. Hier habe ich einige der wichtigsten Aktivitäten skizziert, die in Schlottwitz stattfinden.
Schlottwitz – Computer Numerische Steuerung (CNC)
Die größten Bestandteile eines Uhrwerks sind die Hauptplatine, die Dreiviertelplatine und die Unruhbrücke. Diese Teile bestehen aus Messing. Typischerweise handelt es sich dabei um eine Messingplatte, die manchmal auch „Barquette“ genannt wird. Dies wird in eine CNC-Maschine (Computer Numerical Control) eingelegt.
Ein auf einer rotierenden Spindel montiertes Schneidwerkzeug entfernt selektiv Material von der Barquette. Gesteuert durch ein Computerprogramm wechselt die Maschine automatisch zwischen den Werkzeugen, um eine Reihe von Löchern oder Schnitten auszuführen. Die CNC-Maschinen können Schritte aus verschiedenen Winkeln (Achsen) ausführen und liefern eine Präzision mit einer Toleranz von 2 Mikrometern (1 mm = 1000 Mikrometer).
Die temperierten Produktionsbereiche sind exakt auf 21°C eingestellt. Es ist wichtig, dass die Temperaturen jederzeit konstant sind, da jede Variation den Mahlprozess beeinflussen kann. „Werkzeugwechsel und -versätze“ erfordern, dass ein geschulter CNC-Bediener das Computerprogramm erneut überprüft, um sicherzustellen, dass die Qualität, Genauigkeit und Effizienz jedes Prozesses jederzeit erhalten bleibt. Wenn ein Werkzeug abgenutzt ist, funktioniert es natürlich nicht mehr wie vorgesehen und es sind Anpassungen erforderlich. NOMOS nutzt die vorausschauende Wartung, um Werkzeuge auszutauschen, bevor sie verschlissen sind.
Schlottwitz – Stangendrehmaschinen
In Schlottwitz kommen auch Stangendrehmaschinen zum Einsatz. Diese langen, schlanken Maschinen nehmen viel Platz ein, da sie mit Trichtern ausgestattet sind, die mit langen Stangen aus Messing oder Stahl gefüllt sind. Die Stangen werden von einem Ende der Maschine in Richtung der am gegenüberliegenden Ende positionierten Messer geschoben. Diese Technik wird zur Herstellung von Ritzeln, Zapfen, Schrauben und Rädern verwendet. Während des Prozesses werden die Fräser mit Öl besprüht, um Hitzeschäden an den Teilen zu verhindern und den Werkzeugverschleiß zu mildern. NOMOS Glashütte, eine Marke mit starkem sozialem Gewissen, recycelt dieses Öl.
Schlottwitz – Elektroerosion (EDM)
Kleine, relativ flache Teile, wie zum Beispiel Hebel, werden mittels Elektroerosion hergestellt. Durch den Einsatz dieses Maschinentyps ist NOMOS in der Lage, Bauteile mit sehr geringen Toleranzen, wiederum nur wenigen Mikrometern, herzustellen.
Runde Platten aus Messing oder Stahl werden in die Elektroentladungsmaschine gelegt und in entionisiertes Wasser getaucht. Ein auf einer Spule gehaltener Draht wird auf die eingetauchte Metallplatte gerichtet. Indem ein elektrischer Strom durch den Draht geleitet wird, können die Bauteile sehr präzise geschnitten werden. Um zu verhindern, dass der Draht reißt, wird er von einer Rolle zur nächsten bewegt, wodurch sich der aktive Teil des Drahtes ständig ändert.
Abteilung Schlottwitz – Verzahnen
In der Abteilung „Verzahnen“ werden Räder und Ritzel in einem halbautomatischen Verfahren verzahnt. Ein Zahnradschneider, der aus einer Reihe rotierender Feilen besteht, entfernt Fremdmaterial und hinterlässt präzise geformte Zähne. Der Prozess erfordert viel Konzentration, um sicherzustellen, dass ein Rad die richtige Anzahl an Zähnen erhält und dass sie den gleichen Abstand und eine einheitliche Form haben. Eine Nichtbeachtung der Spezifikation würde die Präzision und Zuverlässigkeit des Uhrwerks beeinträchtigen.
Schlottwitz – der Nutzen der Segregation
Die Art der in Schlottwitz durchgeführten Arbeiten erfordert den Einsatz von Schneidölen, um Hitzeschäden an Uhrenkomponenten und Maschinen zu verhindern. Standardmäßig bleiben einige Ölrückstände auf den Maschinen, dem Boden und den Händen des Bedieners zurück. Obwohl die Anlage sauberer ist als viele ähnliche Standorte, die ich in der Schweiz gesehen habe, ist das Vorhandensein von Öl nicht ideal für die Montage von Uhrwerken und Uhren. Daher finden diese letztgenannten Aufgaben bei NOMOS Chronometry statt. Dies ermöglicht es dem Unternehmen, diese an sich öligen Prozesse von der staubfreien Umgebung zu trennen, die für die Montage von Uhrwerken und Uhren unerlässlich ist.
Schlottwitz – Bewegungsdekoration
Bei NOMOS Chronometry, einem Gebäude, das die Marke im Jahr 2000 erworben hat, finden drei Funktionen statt: Uhrwerksmontage, Uhrenmontage sowie Forschung und Entwicklung.
Die Hauptplatine, die Dreiviertelplatine und die Unruhbrücke sind mit verschiedenen Verzierungen verziert. Die Hauptplatine ist mit Perlierung verziert, während die Oberflächen der Dreiviertelplatine und der Unruhbrücke mit Glashütter Riffelung verziert sind, einem Motiv, das im Konzept dem Muster der Genfer Streifen ähnelt, das auf hochwertigen Schweizer Uhren zu finden ist. Nach der Dekoration werden die Teile rhodiniert, um Oxidation zu verhindern und sicherzustellen, dass sie auch in den kommenden Jahren ihr werksfrisches Aussehen behalten.
NOMOS Chronometrie – Dreiviertelplatine
Die Dreiviertelplatine ist ein charakteristisches Merkmal der in dieser Region Deutschlands hergestellten Uhren. Durch die Verwendung dieser großen Platte anstelle mehrerer Brücken ist das Uhrwerk stabiler und weniger anfällig für Durchbiegungen. Tatsächlich ist NOMOS durch diesen Ansatz in der Lage, die Platten dünner zu machen, was zu einer bescheidenen Bewegungsdicke beiträgt und dennoch sehr steif bleibt.
Zu den weiteren Verfeinerungen gehören die Verwendung von thermisch gebläuten Schrauben und eingravierter Text, präsentiert in einem satten Goldton; zwei Details, die geschmackvoll ein Gefühl von Luxus vermitteln.
NOMOS Chronometrie – Swing-System

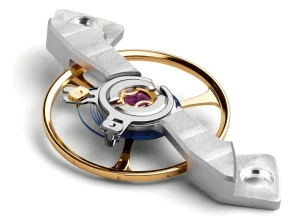

Während der Montagephase wird das „Schaukelsystem“ hinzugefügt. Dieser Begriff bezieht sich auf die markeneigene Hemmung und das Regulierorgan (auf dieses Thema werde ich im zweiten Teil näher eingehen). Der Zweck des Schaukelsystems besteht darin, den Fluss der Zeit zu kontrollieren. Die Energie der Aufzugsfeder wird über das Räderwerk auf die Hemmung und das Regulierorgan übertragen. Durch Anstoßen der Unruh und anschließendes Entriegeln des Ankerrads bewegen sich die Zeiger um einen bestimmten Betrag. Diese Ansammlung komplizierter Teile wird normalerweise von Spezialfirmen bezogen, aber in seinem Streben nach Unabhängigkeit hat NOMOS insgesamt sieben Jahre und 11 Millionen Euro in die Entwicklung eines eigenen Systems investiert.
NOMOS Chronometrie – Regulierung
Sobald das Schwingsystem installiert ist, platziert der Uhrmacher das Uhrwerk auf einer Zeitmessmaschine (die beliebteste Marke ist Witschi). Dieses Prüfgerät ist mit einem leistungsstarken Mikrofon ausgestattet, das auf die Bewegung hört. Es werden folgende Informationen angezeigt:
Die Ratenschwankung: die Zeitspanne (in Sekunden), die eine Bewegung pro Tag gewinnt oder verliert. Normalerweise wird eine Uhr in mehreren Positionen überprüft, da sich der Gang je nach relativer Position der Unruh ändern kann. Um eine einwandfreie Funktion zu gewährleisten, reguliert NOMOS das Kaliber DUW 3001 in sechs Lagen.
Die Amplitude: der Betrag der Drehung, um den die Unruh in beide Richtungen schwingt (ausgedrückt in Grad der Drehung). Die Amplitude des Kalibers DUW 3001 reicht von 240° bis 320°, abhängig von der Position des Uhrwerks.
Der Schlagfehler: die Messung der Zeit zwischen dem „Tick“ und dem „Tack“. Man kann ihn auch als Differenz zwischen dem Schwingen der Unruh im Uhrzeigersinn und dem Schwingen gegen den Uhrzeigersinn beschreiben. Damit eine Bewegung isochron ist, sollte es theoretisch keinen Unterschied, also keinen Taktfehler, geben. In der Realität gibt es oft einen kleinen, unbedeutenden Unterschied.
Vor dem Testen des Uhrwerks wird der Hubwinkel eingegeben (der Hubwinkel des Kalibers DUW 3001 beträgt 52°). Der Hubwinkel ist der Winkel, um den sich die Unruh eines Uhrwerks dreht, bevor sie die Hemmung entriegelt und das Räderwerk vorwärtsbewegt. Vor der Verwendung der Witschi muss der Uhrmacher den Hebewinkel kennen und den Wert in die Maschine eingeben.
Als nächstes wird die Bewegung reguliert. Das ebenfalls im eigenen Haus entwickelte Regulierungssystem verfügt über einen Indexeinsteller mit zwei Bordsteinstiften. Diese Panzerstifte sitzen auf beiden Seiten der Unruhspirale. Wenn der Uhrmacher den Indexeinsteller zum Bolzen hin oder von ihm weg bewegt, ändert sich die effektive Länge der Spirale, wodurch die Uhr schneller oder langsamer läuft.
NOMOS Chronometrie – Uhrenmontage
Sobald das Uhrwerk reguliert ist, wird es an das Uhrenmontageteam übergeben. In dieser Abteilung werden Zifferblatt und Zeiger montiert und das Uhrwerk eingehaust. Die zusammengebaute Uhr wird dann auf eine Cyclotest-Maschine gelegt, um sicherzustellen, dass der automatische Aufzugsmechanismus ordnungsgemäß funktioniert. Anschließend wird die Uhr auf Wasserdichtigkeit geprüft. Einige Modelle, die mit dem Kaliber DUW 3001 ausgestattet sind, sind bis zu 3 ATM (30 m) wasserdicht, während andere Modelle eine angegebene Wasserdichtigkeit von 20 ATM (200 m) haben. Das Testregime wird dies natürlich berücksichtigen. Abschließend wird die fertige Uhr einer Sichtprüfung auf eventuelle Mängel unterzogen, mit dem Armband versehen und verpackt.
Manufaktur NOMOS Glashütte
Im letzten Teil dieses zweiteiligen Beitrags werde ich auf einige der kleinen Details eingehen, die das NOMOS-Glashütte-Kaliber DUW 3001 als etwas ganz Besonderes auszeichnen. Ich werde zum Beispiel das Schaukelsystem untersuchen, einschließlich der verschiedenen technischen Herausforderungen, die die Marke bei der Herstellung dieses komplizierten Mechanismus gemeistert hat, sowie das hocheffiziente Getriebe.
